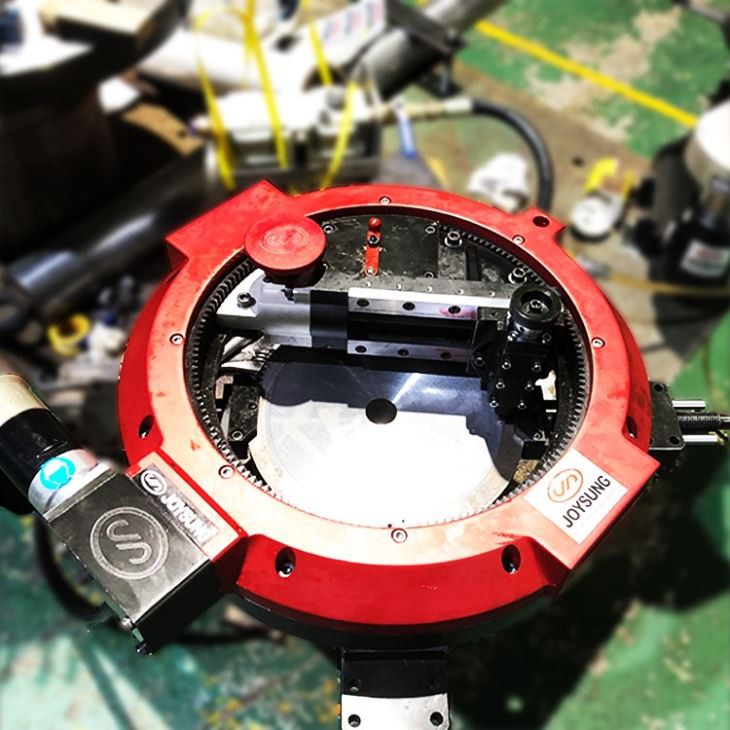

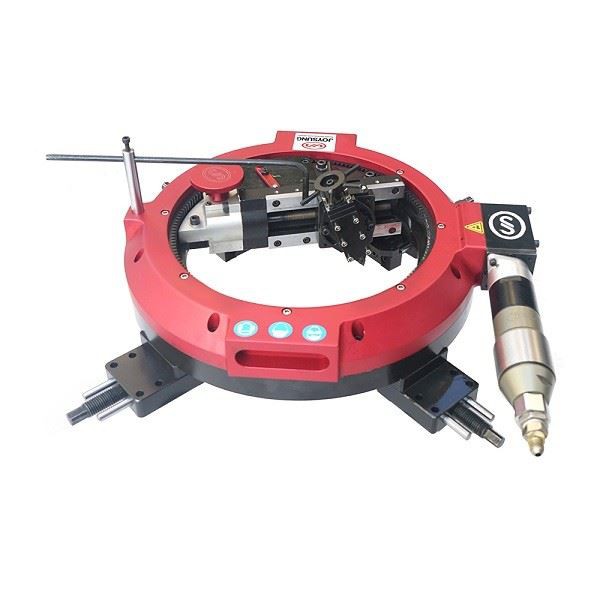

Külső szorítókarimás facer gép

Termékleírás:

A külső szorítókarima modellei: FDG 300 E, FDG 600 E

Funkcionális leírás

Az FDG-E karimafacer egy külső felépítésű, könnyű, de tartós konstrukciójú gép minden típusú karimával szemben, tömítéshorony megmunkáláshoz és fúráshoz. Ennek a Facer-nek van egy két takarmányú sebességváltó rendszere, amely folyamatos és energiaellátást ad. Az alapnak négypofás független szorítója van a 0010010 nbsp; gyors beállításához.

Használja a Leírást

Először rögzítse az alapot, telepítse a korrektort az alvázra, rögzítse a tárcsajelzőt, figyelje meg a tárcsajelző kijelzésének változását, amikor a szerszámtartó a megadott feldolgozási referencia szerint forog, állítsa be a síkosságot és a koncentricitást, és végezzen javítást. Miután az alap kalibrálása befejeződött, telepítse a szerszámot és kapcsolja be a készüléket a karima megmunkálásának megkezdéséhez.

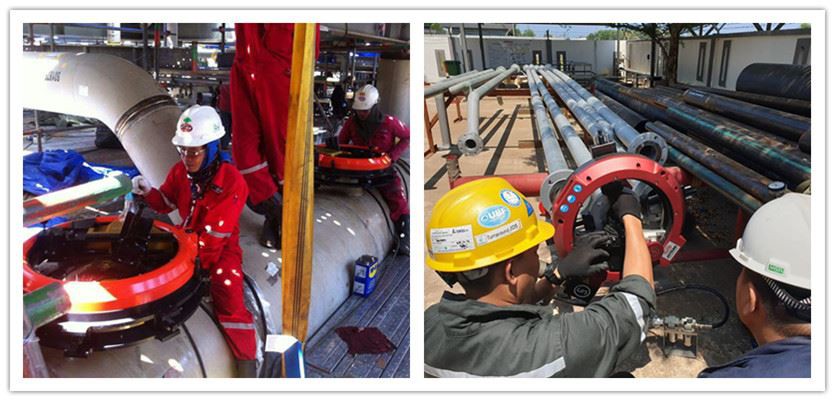

Az FDG-E modell hordozható külső karimájú gépi jellemzői:

Hasított szerelési szerkezet, könnyen telepíthető és szétszerelhető a helyszínen;

A késtartó bármilyen szögben beállítható 360 ° -on belül;

Vízszintesen, függőlegesen vagy fejjel lefelé, jó stabilitással felszerelhető;

Nagy pontosságú gördülő golyóscsapágy, amely hatékonyan biztosítja a marás folyamatosságát ；

Automatikus adagolás radiális és axiális irányban

Külsőleg szerelt ， Vízszintesen, függőlegesen vagy fejjel lefelé is felszerelhető. 0010010 nbsp;

Felszerelt távoli áramköri vezérlő rendszerrel, kényelmes működéssel és magas biztonsági tényezővel {nbsp;

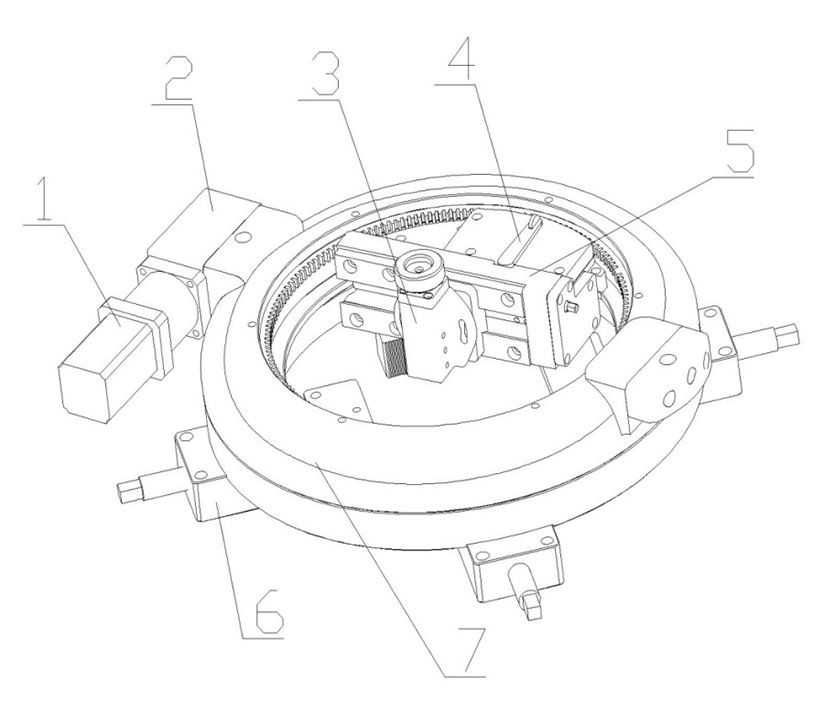

1-szervómotor (reduktorral)

2-Sebességváltó

3-szerszámtartó

4-sebességváltó mechanizmus (F fokozatmentes durva megmunkálás / bemeneti előtolás C sebességváltó befejezés / kifelé történő előtolás)

5-es adagolású csavarzáró anya (csavar cseréjekor húzza meg)

6-Az emelkedő láb beállító mechanizmusa

Technikai paraméterek

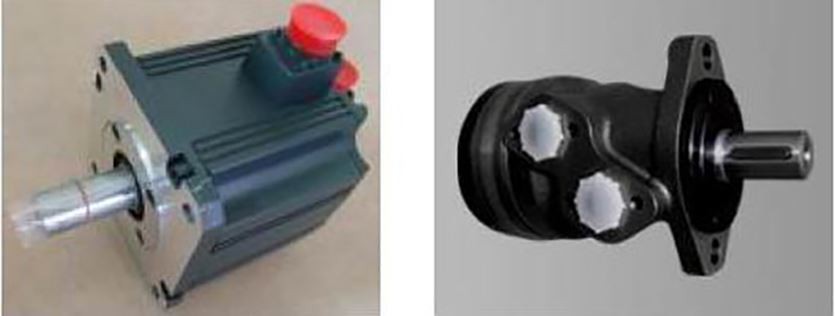

Dinamikus rendszer

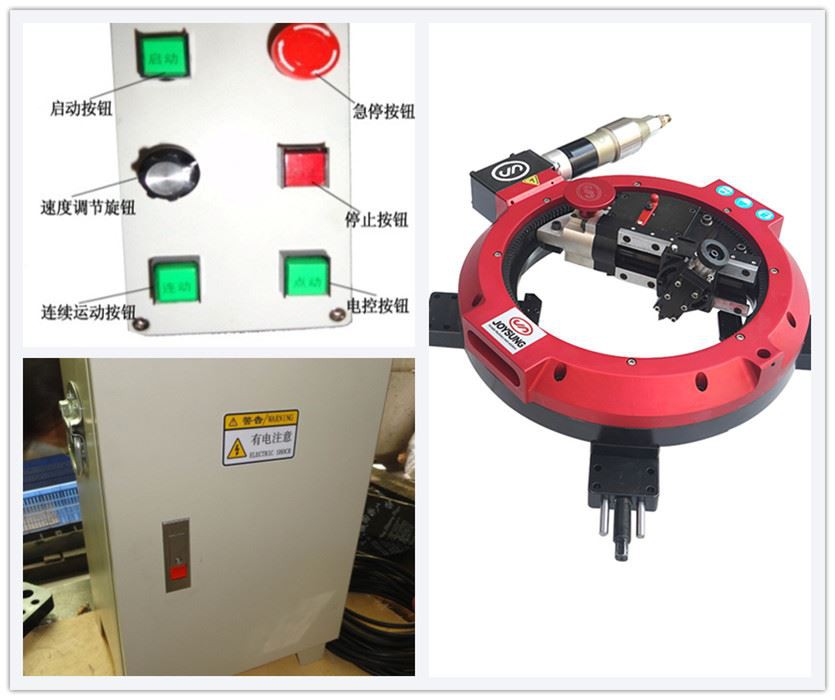

Távirányító doboz

A távvezérlő egység magas biztonsági tényezővel képes a távvezérlésre. A távirányító vonalának alacsony feszültsége 24 V, a hossza általában 10 méter.

Szervo vezérlő rendszer
