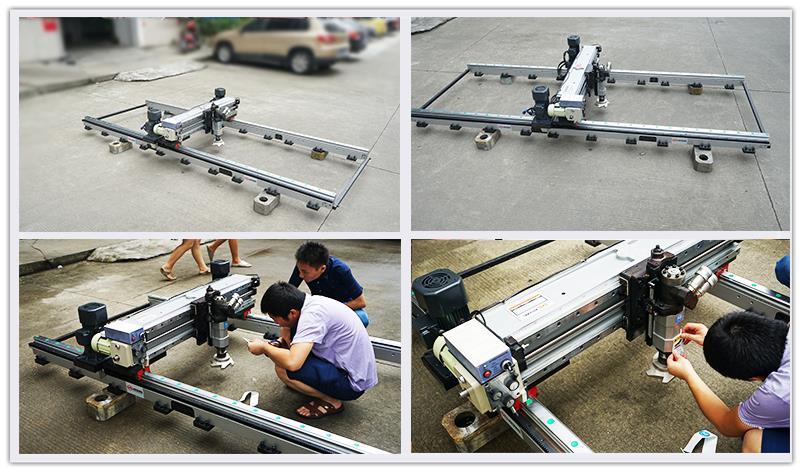

LMD3000 Kína gantry marás hidraulikus hordozható
A TERMÉK LEÍRÁSA:
Gantry Marógép: az ágy vízszintes elrendezése, az oszlop két oldala és a csatlakozó gerenda alkotja a Gantry marógépet. A marófej a KERESZTSUGÁRra és az oszlopra van szerelve, és a vezetősín mentén mozgatható. Általában a keresztgerenda függőlegesen mozoghat a Guide Rail oszlop mentén, és a munkaasztal hosszirányban mozoghat az ágy vezetősínmentén. Nagy alkatrészek feldolgozásához.
| LMD3000 gantry marás |
X tengely(ágy) körvonal:3000 mm | |
Minden ágy kovácsolt szerkezeti acélból készült | |
Ágy csatlakozó rendszer biztosítja a végső merevség | |
A kar alumínium ötvözetből készült | |
| X tengelylöket: 3000mm (118,0") | |
| Y tengelylöket(standard): 1000mm (40,0") |
Teljesítménybeli előny:
A Gantry marógép egy portálkeretből, egy ágymunkaasztalból és egy elektromos vezérlőrendszerből áll. A portál keret áll oszlopok és gerendák gerendák a közepén. A keresztgerenda felfelé és lefelé mozgatható a két oszlop vezetősínje mentén. A keresztgerendán 1 ~ 2 marófej függőleges orsóval rendelkezik, amelyek oldalirányban mozoghatnak a keresztgerenda vezetősín mentén. A vízszintes orsóval ellátott marófej mind a két oszlopra felszerelhető, amely felfelé és lefelé mozoghat a Guide Rail oszlop mentén. Ezek a marófejek egyszerre több felületet is képesek feldolgozni. Minden marófej külön motorral (150 kW-ig) , fordulatszám-változási mechanizmussal, működtető mechanizmussal és orsóalkatrészeket tartalmaz. A vízszintes, hosszú ágytesten mozgatható munkaasztal van elrendezve, védőburkolattal borítva. A feldolgozás során a munkadarabot egy munkaasztalra szerelik, majd hosszirányban mozgatják.
Gantry maró gépek is van néhány változat befogadására különböző feldolgozó tárgyakat. 1 Gantry fúró és maró gép: A keresztgerenda fel van szerelve egy maró és fúró fej, és az orsó (hüvely vagy Ram) lehet mozgatni axiális irányban, és egy mozgás mikro-beállító eszköz, a mikro-beállítási sebesség lehet olyan alacsony, mint 5 mm / min. Fúró- és marási műveleteket végezhet. 2 Gantry fúró és maró gép: a power head van elrendezve a keresztgerendán, és egy fúró vagy maró van elrendezve a csatlakozó rúdbefejezni a fúrási és marási műveleteket. A Gantry Marógép ágyán x tengelyes vezetősín található, és a Gantry marógép munkaasztala az ágy fölé van rögzítve. A Gantry a munkaasztal fölötti mozgatható átívelő keretre van elrendezve, és a Gantry keret egy állványkocsiból is áll, és a Gantry kocsi az x tengelyes vezetősínre van rögzítve. Z axis guide rail, a Gantry-ra szerelve. A keresztgerenda z tengelyű kocsival van ellátva, amelyen keresztül a keresztgerenda mozgathatóan rögzítve van a Z tengely vezetősínen, és a keresztgerenda y tengelyű vezetősínnel is el van látva. A maróberendezés mozgathatóan van felszerelve az y tengelyvezető sínre, és a Gantry-t úgy gyártják, hogy az NC áramkörvezérlő rendszer irányítása alatt az X, Y és Z tengelyháromdimenziós terében marjanak. A CNC Gantry marógép nagy pontosságú marási, fúrási, kiesztergálási, vágási és egyéb műveletekkel.
GYÁRAINK ÉS BERENDEZÉSEINK:
MŰHELYÜNK:
A MI MUNKAFOLYAMAT:
| További információkért kérjük, lépjen kapcsolatba velünk | |
|
|
| |
| |
